筆者去年在深圳一高檔住宅項(xiàng)目見到金色火焰材料時(shí)，遇到了從業(yè)二十多年來沒有遇到過的事情：表面看起來很好的石材，在開背面的鋼筋槽時(shí)竟然出現(xiàn)了大量的表面爆裂的現(xiàn)象。相信絕大多數(shù)的石材同仁都沒遇到過這種現(xiàn)象。一些事情不經(jīng)歷真不知道天下之事無奇不有，稀奇古怪？開槽前看大板表面時(shí)還真看不出很明顯的裂紋，但是一旦對(duì)其背面做開槽加工時(shí)，這種材料順著槽的方向其周邊突然出現(xiàn)縱橫交錯(cuò)的裂紋，我稱之為爆裂。
圖1可以看出上下兩道的透明線就是石材順著鋼筋槽爆裂的裂紋；圖2、圖3板材不僅出現(xiàn)兩道爆裂的裂紋，在板材的左部份在裂線的兩側(cè)還出現(xiàn)許多類似鋼化玻璃開裂時(shí)的毛細(xì)裂紋。

圖1

圖2

圖3

圖4為爆裂的板材局部放大圖，看出石材表面充滿著裂紋。

圖4

圖5、圖6石材板面上也同樣是充滿著裂紋，從石材的表面看該石材在做大板時(shí)應(yīng)該在石材表面刷了一層厚厚的膠修補(bǔ)裂紋。

圖5

圖6

圖7板材背倒加工時(shí)必須留3mm的臺(tái)階才勉強(qiáng)使背倒后的棱較少崩邊，然后用人工修磨3mm臺(tái)階。

圖7

圖8為修改背后的加固方案，由原來開6*6mm槽改變?yōu)殚_50mm（寬）*3mm（深）的槽加鋁條方案才保證了石材加固處沒有爆裂現(xiàn)象的發(fā)生。

圖8

面對(duì)類似的易爆裂的材料加工時(shí)應(yīng)該如何避免石材的爆裂呢？

石材的品種很多，理化性質(zhì)變化很大，并不是僅有金色火焰石材才會(huì)出現(xiàn)爆裂的現(xiàn)象，象一些裂紋多的玉石類材料，類似于金色火焰這種表面裂紋多的奢石，現(xiàn)在很流行的巖板都有可能出現(xiàn)背后開槽、做異型切割時(shí)板面爆裂現(xiàn)象的發(fā)生。

（1）大板補(bǔ)膠時(shí)選用滲透力強(qiáng)的膠修補(bǔ)表面的裂紋，增加裂紋強(qiáng)度

國內(nèi)的很多有裂紋大板的補(bǔ)膠出于大板成本的考慮多采用價(jià)格較低的樹脂膠，由于樹脂膠的滲透性差，粘接強(qiáng)度低，補(bǔ)過的大板裂紋并沒有都充填著膠將裂紋牢牢地粘接在一塊，切板和做二次加工時(shí)板材又會(huì)開裂、斷裂，甚至板材的整個(gè)板面出現(xiàn)圖1～圖6爆裂的現(xiàn)象，影響板面的外觀質(zhì)量，從而影響石材的裝飾效果。這種用低價(jià)膠修補(bǔ)大板裂紋情況是國內(nèi)石材大板膠補(bǔ)的普遍現(xiàn)象。如果國內(nèi)的大板補(bǔ)膠稍微用好些的膠來修補(bǔ)，提高大板補(bǔ)膠的質(zhì)量，許多建筑的裝飾效果將更加靚麗，減少其它建筑材料對(duì)石材的非議和誹謗。從圖9的切過的金色火焰?zhèn)缺砻婵梢钥闯鲞@是表面刷過膠的大板，而且膠的滲透深度不會(huì)超過4mm。從這張圖片可以說明大板的表面上下4mm有膠，中間就根本沒有膠了，這能修補(bǔ)大板內(nèi)部的裂紋嗎？這種膠能讓金色火焰大板里面的裂紋都充填進(jìn)膠嗎？從板側(cè)面膠印的情況看，不能。因此金色火焰石材出現(xiàn)圖1～圖6爆裂的現(xiàn)象非常正常，不足為奇了。

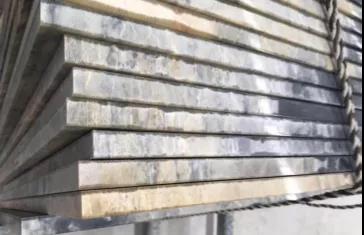

圖9板材切割后的側(cè)面

再從圖10金色火焰原板面與圖11用手扶磨打磨過的同匝金色火焰大板表面的情況看，兩者的顏色相差如此大，沒有人會(huì)相信這是同匝大板的料。如果我不是親歷這種情況和現(xiàn)象，我也絕對(duì)不會(huì)相信這是同匝大板的料。這種情況表明圖10是刷膠后打磨拋光時(shí)膠未磨掉加深了金色火焰的板面顏色，而圖11是因?yàn)榻鹕鹧姹砻孳囬g再次刷膠時(shí)出現(xiàn)了陰陽色將表面的膠打磨掉出現(xiàn)的情況，由于石材表面的膠完全被打磨掉了，石材的本色暴露無遺了，出現(xiàn)這種圖10與圖11同匝料板面相差極大的情況。這種情況也折射出這匝板膠沒有完全滲透到金色火焰內(nèi)部裂紋里，金色火焰石材內(nèi)部的裂紋未被膠充填起到加固的作用，因此做開槽加工時(shí)金色火焰石材內(nèi)的裂紋受力后出現(xiàn)爆裂。

圖10原板面

圖11表面打磨過的金色火焰石材板面

（2）大板切板時(shí)檢查板面的情況，控制切板的速度

石材生產(chǎn)企業(yè)的許多橋切員工缺乏應(yīng)有的責(zé)任心，切板和抽槽時(shí)不會(huì)檢查所切大板、要抽槽加工的板表面裂紋的情況，給什么料我就切什么料，切板的速度不會(huì)隨著材料板面情況改變。為保證切出板、抽槽板的加工質(zhì)量切板人員、抽槽加工人員該降低橋切機(jī)運(yùn)行速度就降低橋切的速度。象金色火焰主種易爆裂的材料應(yīng)用較低的速度切板、抽槽可以減少爆裂的風(fēng)險(xiǎn)和爆裂的嚴(yán)重程度。這種板的切割除了切割速度的控制外，還有就是要加大冷卻水的量，充分潤滑鋸片，降低鋸切時(shí)的溫度和鋸片的沖擊。

（3）全數(shù)檢查抽槽后板面的裂紋情況

我所經(jīng)歷的這項(xiàng)工程金色火焰當(dāng)時(shí)有30件臺(tái)面板需要背面開槽加固，30件板槽開出來后沒有一位橋切員工發(fā)現(xiàn)開槽處發(fā)生了爆裂，連車間主管也沒發(fā)現(xiàn)，到產(chǎn)品加工出來排板交貨時(shí)才發(fā)現(xiàn)。說明了該批產(chǎn)品加工時(shí)橋切員工根本沒有對(duì)產(chǎn)品進(jìn)行首件檢驗(yàn)、過程檢驗(yàn)。如果操作員工有點(diǎn)產(chǎn)品自檢的意識(shí)，30件板都出現(xiàn)爆裂這種情況可以得到控制，至少不會(huì)全部產(chǎn)品開槽出來。第1件產(chǎn)品開槽板面爆裂發(fā)現(xiàn)后馬上停下來加工，這種批量性出現(xiàn)爆裂的情況得到控制，最多也就出現(xiàn)1件產(chǎn)品爆裂。從這件產(chǎn)品質(zhì)量事故的情況說明了產(chǎn)品加工過程首件檢查的重要性?？上纳a(chǎn)企業(yè)里有這種質(zhì)量意識(shí)的企業(yè)少，員工更少。

（4）控制槽的深度

槽的深度對(duì)金色火焰板面的爆裂有很大的影響。這項(xiàng)工程出現(xiàn)板面爆裂后我建議項(xiàng)目方修改了產(chǎn)品加固方案，由原來開6*6槽用鋼筋加固，改為開50*2槽用鋁板加固。槽深由6mm深減少為2mm，深度減少了4mm，金色火焰不可能再爆裂了。后來加工實(shí)踐也證實(shí)了金色火焰板材沒有再爆裂。因此控制那些易爆裂石材不發(fā)生爆裂現(xiàn)象，減少開槽的深度是個(gè)有效的方法。

（5）板材長度的控制

現(xiàn)在許多建筑裝飾項(xiàng)目，特別是家庭裝飾項(xiàng)目為了追求的好的裝飾效果做的產(chǎn)品尺寸又大又長，板材有多長就加工多長。如此長的產(chǎn)品如果不對(duì)產(chǎn)品采取加固方式產(chǎn)品到工地安裝時(shí)容易斷裂，本文的金色火焰產(chǎn)品就是如此。如果不對(duì)金色火焰產(chǎn)品開槽加固，也不會(huì)發(fā)生這種金色火焰產(chǎn)品爆裂現(xiàn)象的質(zhì)量問題。

（6）改變抽槽加固方式

石材的加固方式基本上是在石材背面開槽，然后在槽中埋入鋼筋或其它加固材料方式，這種方式未必合理。因?yàn)殚_槽極容易使那些裂紋多的，象金色火焰類的材料在槽處爆裂，導(dǎo)致產(chǎn)品外觀質(zhì)量效果差而報(bào)廢，損失很大。文中圖8改進(jìn)抽50*3mm槽，鋁條加固的方式比較好，抽槽時(shí)不會(huì)出現(xiàn)金色火焰材料表面爆裂。

當(dāng)一些項(xiàng)目不改變抽槽加固方式必須采用在石材背后開槽加固的方式，加工時(shí)盡量控制石材表面爆裂不要很嚴(yán)重，產(chǎn)品交貨時(shí)采用染色的方法對(duì)爆裂處的裂紋染色，掩蓋裂紋。實(shí)際上那些易爆裂的石材表面本身充滿著裂紋，裂紋也是通過滲膠或染色的方法處理到不明顯。從圖12的板面可以看出來金色火焰布滿了裂紋，在裂紋里充填著膠，形成了膠印紋。圖12對(duì)爆裂表面局部進(jìn)行染色處理。

圖12

圖13～圖15為對(duì)爆裂處處理后安裝的效果。從圖片上看還是可以看出表面爆裂的裂紋。但由于金色火焰的材料特性如此，不能苛求其達(dá)到完美的程度。

圖13

圖14

圖15

本文是作者經(jīng)歷了金色火焰慘痛的加工教訓(xùn)里總結(jié)出來的經(jīng)驗(yàn)，應(yīng)驗(yàn)了那句話：“事非經(jīng)過不知難?！弊x過此文章的朋友以后加工那些類似于金色火焰裂紋多的石材，依照文章中的辦法采取合理的工藝措施，認(rèn)真仔細(xì)地觀察加工中的異常，多檢查加工的產(chǎn)品，就可以減少，甚至不發(fā)生石材表面爆裂的情況了，這就是經(jīng)驗(yàn)交流和分享的益處。

作者：晏輝
